Introduction​

Azure的data storage，支援POSIX-style的access，支援不同的backend storage，採用階層式的架構，混合Cosmos和HDFS，可以在上面跑數據運算。

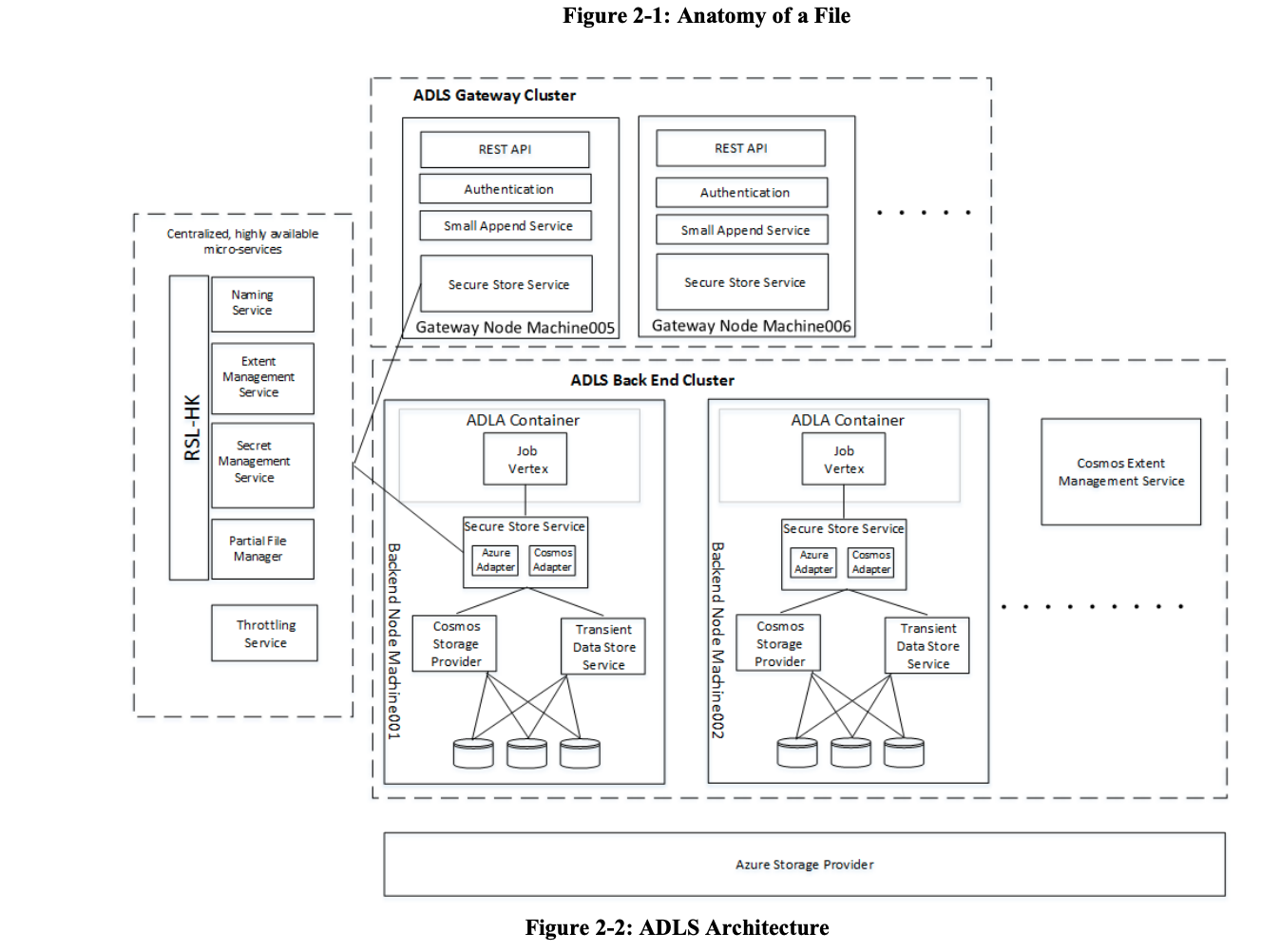

Architecture​

image info

Components​

Secure Store Service (SSS)​

SSS是系統的entrypoint，負責去呼叫microservices和storage provider，也就是說每個storage provider的adapter都host在SSS裡面。

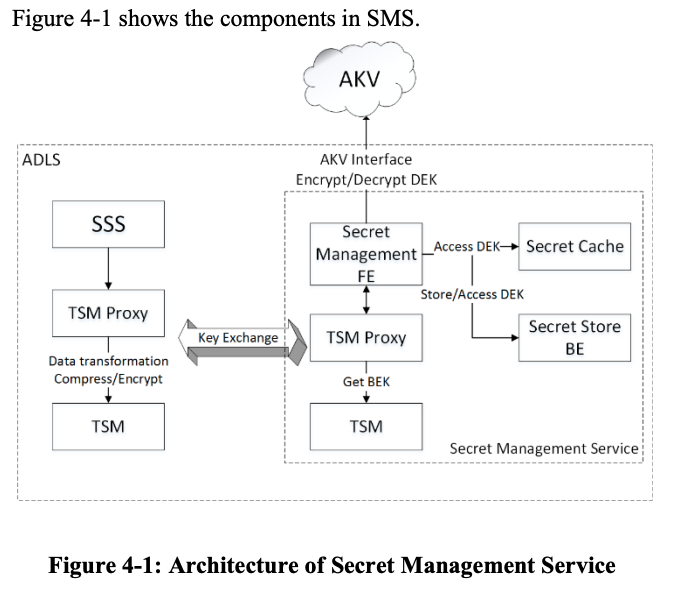

Secret Management Service (SMS)​

image info

SSS負責跟AKV溝通，並且取得secret(MEK, DEK)，然後透過**TSM(Trusted Software Module)**來對block做encryption、decryption。

Partial File Manager (PFM)​

在ADLS，每個file會在被分成好幾個partial file，PFM負責管理這些partial file，記錄每個partial file屬於哪個file，partial file的最後一個extent是哪一個(只有最後一個extent可以被append)。

Naming Service (NS)​

NS蓋在RSL-HK上面，由RSL-HK來處理consistent、partition和replica，它本身支援POSIX的操作。

Small Append Service (SAS)​

ADLS會去紀錄檔案的使用pattern，如果判斷為此次的操作是少量的append，會在SAS先batch起來，之後在一起寫入，如果判斷是大量的append，就直接讓storage provider來處理。

Transient Data Store Service (TDSS)​

在task computation的過程中會產生一些暫時性的資料，如果computation失敗了要重來很花時間，這些暫時性的資料就放在TDSS，如果task成功這些資料就會被keep幾個小時然後刪除，如果失敗就會keep幾天。

Throttling Service (TS)​

負責處理每個client 請求的quota。

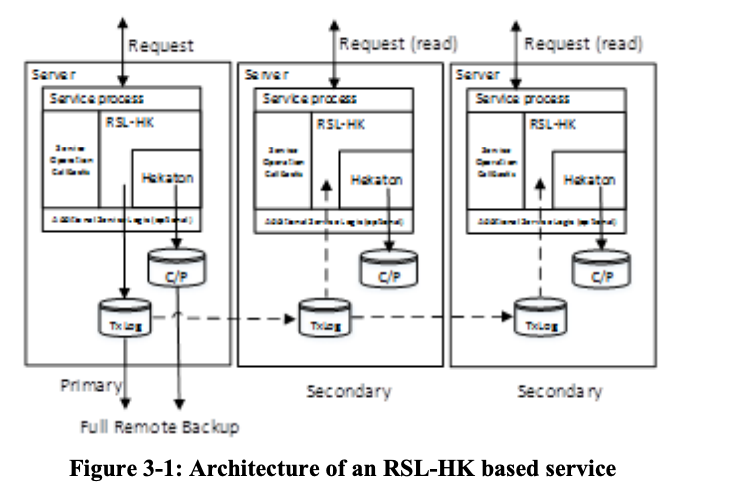

RSL-HK​

image info

是一個混合RSL (Replicated State Machine)和SQL Server Hekaton Engine的實作，RSL底層基於Viewstamped Replication。

developer可以藉由操作RSL-HK ring來操作Paxos ring，藉由使用SQL，可以保證ACID，讓developer可以更簡單的操作ring state。

Security​

Authorization and Authentication​

要操作API必須要有OAuth token，這個可以藉由使用Microsoft account或是Active Directory等方式取得，得到Oauth token以後，會再補上user group的資訊，來做到authentication，之後這個token會在API呼叫之間傳遞。

Encryption/Decryption​

MEK (Master Encryption Key)可以由service產生，也可以由user產生，MEK會拿來encryptDEK，平常存在AKV裡面，只能透過AKV的interface拿來加解密，ADLS沒辦法直接存取。

DEK (Data Encryption Key)由SMS產生，用MEK簽出來，存在ADLS裡面，並且用來encrypt BEK (Block Encryption Key)。BEK是由DEK加上block id encrypt，並且存在TSM，並且之後也由TSM來decrypt。
